postheadericon Электромонтаж своими руками: полезные советы

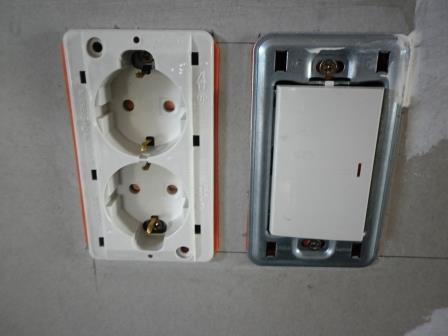

установка электроточекНе исключено, что однажды у вас может возникнуть вопрос: «Как заменить старую электропроводку в квартире (поменять алюминевую электропроводку на медную, более надежную) или провести новую на даче?». В этой статье попытаемся найти ответ на этот вопрос.

Вначале вы должны конкретно знать, сколько вам нужно установить электроточек (розеток, выключателей и светильников) Затем рисуем план квартиры и на него наносим расположение электроточек. Неплохо нанести и местоположение распределительных коробок, место, куда сводятся провода с электроточек, так, чтобы длина кабелей была наименьшей, и заходило их не больше пяти.

Затем отправляетесь в магазин и закупаете нужное количество розеток, выключателей («фурнитура»), светильников, установочных коробок (сюда ставится «фурнитура») кабелей. Для освещения кабель сечением — 1,5 мм2 ; для розеток — 2,5мм2 ;для подключения силового щитка — 4 мм2. Ещё покупаем так называемый «расходный материал»: пластмассовые хомуты для крепления кабеля, буры для перфоратора — 6мм.

Из инструмента надо иметь:

1) Перфоратор с лопаткой или пикой;

2) Буры для перфоратора 6х50 и 12х400 (для сквозных отверстий через стену);

3) Пассатижи;

4) Перочинный нож;

5) Набор отверток;

6) Отвертку-индикатор;

7) «Контрольку» -лампочку в патроне с проводами;

8) Изоленту (желательно нескольких цветов);

9) Алебастр для крепления коробок.

Приступаем к работе:

Во-первых, подготавливаем трассу под кабель. Если меняем старую проводку на новую, то вначале делаем штробы под кабель, отступая от потолка 15-20см. Выдалбиваем ниши под установочные коробки и распределительные коробки.
Замена проводки может быть с демонтажем и прокладкой по этой штробе и без, т. е. проложением по новой трассе. Самое главное — отключите старую электрпроводку!

Штробы делаете перфоратором с лопаткой или пикой. Глубина такая, чтобы скрыть кабель. Если будете прокладывать кабель в новом доме, без штукатурки, то штробить не надо. Закрепите прямо на кирпиче или бетоне.

В штробе или на стене по трассе делаете буром 6мм углубления через каждые 40-50см. Здесь вы будете крепить кабель хомутами. Надо сделать оговорку, что если стена будет обшиваться гипсокартоновыми или другими панелями, то кабель предварительно протягиваем через «гофру» 16 или 20мм, и крепим к стене. Кабели от электроточек сводим в распределительную коробку (четыре кабеля от точек, один кабель - связь между распредкоробками).

Для экономии времени, в дальнейшем, при сборке распредкоробок, поступим следующим образом. Распредкоробки у нас будут розеточные и освещения. Так вот, кабели, идущие в осветительные распредкоробки мы будем маркировать (пометить цветной изолентой, подписать). Этот провод, например, от светильника, этот - от выключателя, этот — питающий. Кабели, идущие от розеток, маркировать не надо т.к. они собираются вместе:
фазовые провода в одну связку, нулевые - в другую, земляные - в третью. Для розеток используем кабель 3х2,5 мм2, а для освещения — 3х1,5 мм2. Кабель для потолочных светильников прокладываем внутри плиты, а если потолок монолитный, то делаем штробу, чтобы скрыть кабель. Для подвесных потолков кабель вначале протягиваем внутри гофры, затем крепим к бетонному потолку.

Итак, кабели уложили. Теперь в нишах крепим алебастром, «примораживаем»,установочные и распределительные коробки, заправив в них провода соответсвенно. Если стены не штукатурились.то это можно сделать и позже. В гипсокартоне и деревянных панелях делаем под коробку отверстие и крепим на коробочных винтах.

Следующим шагом будет сборка распредкоробок. Как упоминалось выше, розеточные рапределительные коробки собираются по принципу: фазовые провода вместе в связке, нулевые провода вместе в связке, земляные провода вместе в связке, всего получается три связки. В распредкоробке освещения собираем по принципу, что светильник подключается через выключатель. Так, при одном светильнике в коробке будет четыре связки. Связки свариваем микросваркой или закрепляем болтовыми наконечниками.

Распределительные коробки связываем между собой. Отдельно розеточные, отдельно - освещения. С крайних распредкоробок опускаем кабеля в силовой щиток. Получилось две группы: розеточная группа и группа освещения. Щиток можно собрать самому (но надо иметь навык),а можно купить в магазине по количеству групп. Только надо брать с запасом свободных автоматов. Минимум: один автомат-15А, один автомат-25А. Лучше всего с каждой комнаты выводить свои группы.

Силовой щиток соединяется с главным щитом, где стоит счетчик, кабелем сечением 4мм2. Но эту часть работы, если нет опыта, доверти делать специалисту, т.к.здесь работа связана с отключением напряжения и без отключения.

В заключении хотелось напомнить: соблюдайте технику безопасности! Работайте в защитных перчатках, при пыльной работе (штробление, выдалбливание) применяйте респиратор или марлевую повязку. Для уменьшения шума используйте беруши или наушники. Будьте внимательны и осторожны при работе на высоте. В той комнате, где штробите стены, лучше отключите электропроводку.
